Модель
|
NRS-7100
|
NRS-7200 |
| Спектрограф |
| Спектрограф (фокусное рсстояние) |
Монохроматор Черни-Тернера с коррекцией аберраций (f = 500 мм) |
| Механизм сканирования |
Прямой привод высокой точности |
| Приставка для малых длин волн |
Нет |
Стандартно
(Возбуждение ?: 400 ~ 800 нм)
|
Диапазон волновых чисел
(рамановский сдвиг) |
50 ~ 8000 см-1 |
5 ~ 8000 см-1 |
| Максимальное разрешение |
0.7 см-1 (532 нм возбуждение, 1800 штрихов/мм, 1024 пиксел CCD)
дополнительно 0.3 см-1 (532 нм возбуждение, 2400 штрихов/мм, 2048 пиксел CCD) |
| Решетка |
1800 штрихов/мм (Дополнительные возможности: 3600, 2400, 1200, 600, 300, 150 штрихов/мм) |
| Максимальное число установленных решеток |
4 |
4 |
| УФ-расширение |
Заводское расширение с возбуждением УФ лазером (включая УФ оптические элементы и камеру наблюдения в УФ диапазоне) |
| Режекторный фильтр |
532 нм (Дополнительно: фильтры для других длин волн) |
| переключение режекторных фильтров |
Ручное (Дополнительно: автоматический 8-позиционный механизм переключения) |
| Светоделитель |
Светоделитель с автоматическим механизмом переключения (Дополнительно: дихроичные зеркала, макс. 2 дихроичных зеркала) |
| Детектор |
| Стандартный |
CCD детектор с 4-стадийным Пельтье охлаждением (УФ-БИК диапазон, 1024 ? 255 пиксел) |
| Дополнительно |

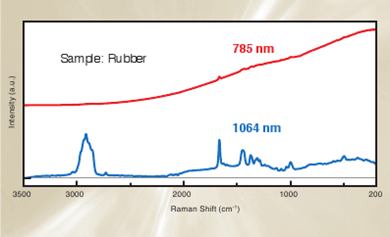

CCD детектор с 4-стадийным Пельтье охлаждением (выскокое разрешение, 2048 ? 512 пиксел), InGaAs детектор с охлаждением жидким азотом (для лазера с длиной волны 1064 нм, 1024 пиксел) |
| Переключение двух детекторов |
Заводское расширение (требуется при использовании 2 детекторов) |
| Лазер |
| Лазер |
532 нм, 50 мВт (Дополнительно: 244, 266, 325, 355, 442, 488, 514.5, 633, 660, 785, 1064 нм) |
| Максимальное число одновременно установленных лазеров |
Внутренние: макс. 2, Внешние: макс. 6 (Вид-БИК лазеры: макс. 3, УФ лазеры: макс. 3), Всего: макс. 8 лазеров, 9 длин волн |
| Микроскоп |
| Наблюдение |
Стандартно: встроенная CMOS камера высокого разрешения (Дополниительно: бинокуляр, тринокуляр, наблюдение в поляризованном свете, дифференциальная интерференция, освещение на просвет) |
| Конфокльная оптика |
Стандартно |
| DSF (Dual Spatial Filter) |
Стандартно *Не доступно при использовании УФ-расширения |
| SRl (Spatial Resolution Image) |
Стандартно *Не доступно при использовании УФ-расширения |
| Объективы |
5?, 20?, 100? объективы (Дополнительно: для дальней дистанции, УФ, БИК) |
| Стандартный столик образца |
Ручной трехкоординатный XYZ (перемещение X: 75, Y: 50, Z: 30 мм) |
| Дополнительный столик |
автоматический двухкоординатный XY с джойстиком (перемещение X:100, Y:70 мм, шаг 0.04 мкм), автоматический Z (перемещение Z:30 мм, шаг 0.1 мкм) |
| Функция SPRIntS |
Заводское расширение (включает VertiScan, высокоскоростной импорт данных, построение 3D образов, автоматический столик Z, функцию автофокусировки) |
| Автопостроение изображений |
Заводское расширение (включает построение 3D образов, автоматический столик Z, функцию автофокусировки) |

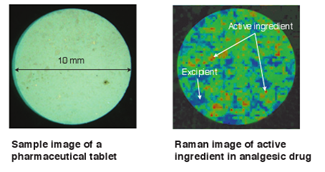

| Модуль макро-измерений |
Заводское расширение (Функция SPRIntS и модуль макро-измерений не могут быть установлены одновременно) |
| Функция автоюстировки |
Автоподстройка лазерного луча, автоюстировка Рамановского рассеяния |
| SGI (slit guide image) |
Стандартно |
| Неоновая лампа |
Стандартно (для коррекции длин волн) |
| Безопасность |
Интегрированный в камеру образца интерлок, защита пути лазера (соответствует класс 1) |
| Программное обеспечение |
| Стандартные функции |

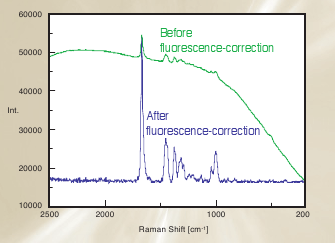

Измерение в точке, измерение в широком спектральном диапазоне, основные функции обработки спектров, поиск по библиотекам/анализ функциональных групп (Sadtler KnowItAll), устранение влияния космических лучей, автокоррекция флуоресценции, коррекция волновых чисел, коррекция чувствительности, JASCO canvas (функция печати), валидация, система помощи |
| Функции, включенные в SPRIntS и автопостроение изображения |

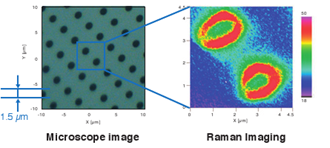

Омнифокальное изображение, отображение спектров в реальном времени, химическое распределение и состав в точке, карта изображений, автофокус (включает и контраст изображения образца и алгоритмы фокусировки лазера), анализ изображений (включая высоты пиков (отношения), площади пиков (отношения), сдвиг пика, PWHH), PCA картографирование, построение 3D изображений (включая 3D Рамановские спектры и их сечения) |
| Дополнительные функции |
Высокоскоростной скрининг, анализ интервалов, анализ напряжений, анализ углерода, определение кристалличности, 2D корреляция |
| Антивибрационный стол |
Дополнительно (поддув для антивибрационного стола: азот или воздух, давление 0.25 - 0.3 МПа) |
| Размеры и вес |
1060*1220*670 мм
около 230 кг |
1540*1220*670 мм
около 270 кг
|
| Электропитание |
Переменный ток 100 В ±10 В, 200 В ±20 В, 200 ВA |
