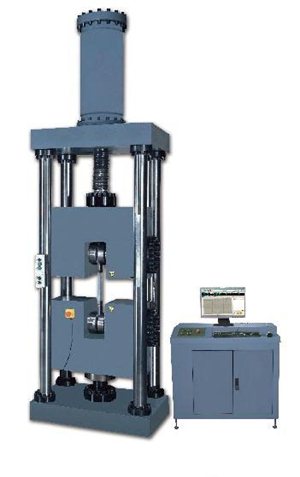

Электро-гидравлические универсальные испытательные машины серии ИМ-1 (UNIX Instruments)

Электро-гидравлические универсальнык испытательные машины серии ИМ-1 (производства UNIX Instruments) используют специальную технологию горизонтальных захватов, для обеспечения отличной прижимной силы для материалов с высокой прочностью и твердостью, например, стальных нитей и других образцов, которые особенно трудно закрепить. Два масляных цилиндра расположены соосно, чтобы обеспечить точность прижатия  для толстых и тонких образцов. Испытательные машины ИМ-1 также решают проблему начального нагружения образца после его зажима в клиновом зажимном приспособлении. Испытательные машины серии ИМ-1 использьзуются для оценки прочности при растяжении металлических стержней и пластинок, деформированных стальных стержней, стальных проволок (соответствующие аксессуары должны быть заказаны) и металлических материалов с высокой прочностью и твердостью, а также испытаний на сжатия металлических образцов и образцов бетона.

Испытательные машины ИМ-1 подходят не только для статических, но также для циклических и динамических испытаний. При использовании специальных аксессуаров можно проводить механические испытания  стальных канатов и их компонентов. Испытательные машины ИМ-1 не заменимы при проведении испытаний в таких областях, как аэрокосмическая, контроль качества, учебные лаборатории, промышленные и горнодобывающие предприятия, научно-исследовательские институты. Испытательные машины ИМ-1 соответствует всем российским и европейским стандартам испытаний.

Преимущества

• Рабочий стол и направляющие колонны изготовлены из литой стали, винты изготовлены из высоко-легированной стали. Поверхность колонн и штоков хромирована и полирована для создания безупречного внешнего вида и защиты от коррозии.
• Соосность между верхним и нижним столом с осью растяжения составляет 8%.
• Гидравлические цилиндры производятся по специальной технологии. Их герметичность обеспечивается в течение длительного срока службы.
• Специальный электро-гидравлический сервопривод клапанов и масляных насосов высокого давления используется для бесшумной и стабильной работы.
• Масляный резервуар покрыт внутри специальным пластиком, для предотвращения коррозии.
• Для силоизмерительных датчиков выполняется линейная коррекция для компенсации ошибки.

Характеристики

	ИМ-600-1	ИМ-1000-1	ИМ-2000-1
Максимальное усилие	600 кН	1000 кН	2000 кН
Класс	0.5
Погрешность индикации усилия	в пределах +/- 0,5%
Диапазон измерения	1% - 100% шкалы
Диапазон измерений экстензометра	0,4% - 100% шкалы
Погрешность показаний нагрузки	в пределах +/- 0,5% Автоматический экстензометр <0,003 мм (0-1 мм); в пределах +/- 1% (>1 мм)
Разрешение деформации	1/500000 шкалы
Макс. скорость подъема поршня	300 мм/мин	300 мм/мин	300 мм/мин
Макс. скорость опускания поршня	500 мм/мин	500 мм/мин	500 мм/мин
Скорость под нагрузкой	0,2% - 2%
Макс. расстояние между захватами	850 мм	850 мм	850 мм
Макс. расстояние между прессами	700 мм	700 мм	700 мм
Зажимы для круглых образцов	Ø6-12 мм, Ø12-24 мм, Ø24-40 мм	Ø13-26 мм, Ø26-40 мм, Ø40-60 мм	Ø13-20 мм, Ø20-45 мм, Ø45-70 мм
Зажимы для плоских образцов	0-15 мм, 15-30 мм	0-20 мм, 20-45 мм	0-25 мм, 25-50 мм
Размер давящей плоскости	Ø120 мм	Ø200 мм	Ø200 мм
Макс. длина хода поршня	700 мм	700 мм	700 мм
Размер корпуса	1070х770х3000 мм	1070х750х3300 мм	1280х880х3500 мм
Потребляемая мощность	13 кВт	15 кВт	15 кВт
Вес нетто	4800 кг	6800 кг	9800 кг
