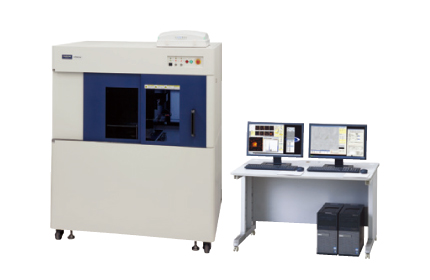

Aнализатор загрязняющих рентгеновских частиц   (EA8000)





Hазвание           Aнализатор загрязняющих рентгеновских частиц

Тип                     EA8000

Обзор           EA8000 позволяет быстрое обнаружение и элементную идентификацию металлических частиц диаметром примерно в 20um которые находятся в электродных пластинах топливных элементов и литий-ионных аккумуляторах. Загрязнение металлическими частицами в электродных материалах, сепараторах топливных элементов и литий-ионных аккумуляторах вызывает тепло и огонь и уменьшает мощность и срок службы батареи. Мы объявляем о выпуске нашей недавно разработанной системы контроля рентгеновских металлических частиц для батарей.

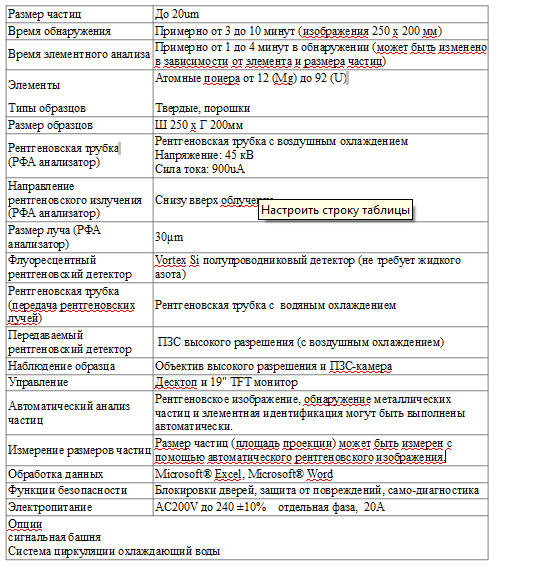

Характеристики

1. Tолько несколько минут, чтобы обнаружить частицы диаметром в 20um в образцах 250x200mm.

Обычным системам рентгеновской КТ нужно около 10 часов чтобы обнаружить металлические частицы диаметром в 20um в электродных пластинах батареи 250x200mm (примерно размер B4). Hitachi High-Tech Science разработал новую технологию дефектоскопии, в комбинации с методом рентгеновской передачи, в результате чего значительно снижается время обработки изображений. Время обнаружения может быть уменьшенo до 3 - 10 минут, что более чем в 100 раз короче, чем обычно.


2. Автоматическое обнаружение частиц обработкой изображений

EA8000 проводит высокоскоростную обработку изображений и автоматически обнаруживает положение частиц по всей площади высокоскоростного рентгеновского изображения 250x200мм.


3. Автоматическая идентификация элементов в обнаруженных частицах

Люминесцентная рентгеновское отображение разположения частиц и автоматическая идентификация элементов могут быть выполнены.


4. Идентификация металлических частиц в электродных пластинах батареи
Идентификация элементов выполняется автоматически. Обычные инструменты способны идентифицировать частицы металла, которые около 20um в диаметре только если частицы находятся на поверхности электродных пластин. Считается, что сигнал от металлических частиц очень маленький из-за поглощения самими образцами материалов. Уникальные фокусированные рентгеновские оптики способны идентифицировать частицы металла, диаметром примерно в 20um внутри электродных пластин и органической пленки.
5. Всё-в-одном инструмент для повышения эффективности

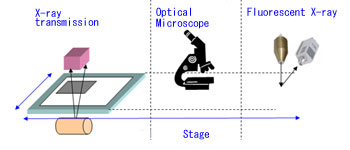

Скорость обнаружения и идентификация металлических примесей могут быть намного быстрее, чем с обычными инструментами. Устройство формирования изображений рентгеновским излучением, флуоресцентный рентгеновский анализатор и оптический микроскоп интегрированы в одну систему и связаны между собой, чтобы обеспечить результаты автоматически. Оператор может получить результаты измерений просто поместив образцы в анализатор.
