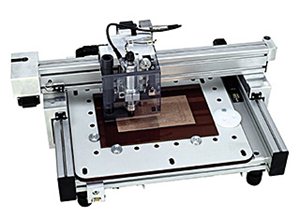

CCD/2 - Установка сверления и фрезеровки для производства печатных плат (Bungard)

Установка для сверления и фрезеровки печатных плат, алюминиевых пластин и получения рисунков печатных плат методом гравировки. Установка полностью укомплектована и готова к работе. В комплект поставки входят: механический модуль, высокоскоростной шпиндель, блок управления, пылесос и программное обеспечение для сверления и фрезеровки по контуру. Осевые перемещения осуществляются посредством шаговых двигателей и прецизионных ремней. Шаговое разрешение 1 мил, точность позиционирования +/- 1 мил. Максимальная скорость перемещения более 90 мм/сек. Для вертикальных перемещений также применяется шаговый двигатель. Только шаговый двигатель, в отличие от индуктивного управления или каких-либо вариантов пневмо- или гидро-управления,  дает возможность активно контролировать рабочую глубину и скорость проникновения по оси Z. Установка дополнительно оборудована механическим ограничителем глубины.

Установка поставляется с высокоскоростным шпинделем мощностью 150 Вт и скоростью вращения 60 000 оборотов в минуту. Замена инструмента полуавтоматическая, управляющая программа прекращает осевые перемещения и предлагает пользователю сменить инструмент. Замена выполняется прямо на месте остановки шпинделя простым поворотом зажима на четверть оборота, при этом никакие перекалибровки не будут прерывать работы программы сверления или фрезеровки.

Рабочий стол установки имеет несколько рядов монтажных отверстий, в которых крепят зажимы и держатели обрабатываемых материалов. Края печатных плат располагают либо у нулевой отметки рабочей зоны, либо в любой относительной позиции. Печатные платы можно расположить на подложках, фиксируя их булавками, так как это требуется при изготовлении двусторонних плат методом гравировки.

Программное обеспечение работает на любом стандартном ПК. Оно напрямую считывает файлы сверления в форматах Excellon или Sieb & Meyer, или же данные в формате HP/GL. Дополнительное программное обеспечение RoutePro 2000, для среды Windows 9x / NT. Дополнительное программное обеспечение IsoCAM - это программа, которая позволяет конвертировать данные формата Gerber в схему контуров проводников для получения платы гравировкой.

Характеристики

• Мощность: 230 В, 50 Гц, около 250 Вт + пылесос
• Размеры (механическая часть) CCD: (Д x Ш x В) 70 x 55 x 30 см
• Требуемый размер стола: примерно 28,0 x 32,5 см
• Вес: 23 кг

Опции

Защитный колпак, программное обеспечение CAM / ISOLATOR, монитор + камера, устройство охлаждения, компрессор, и т.п.
