Установка травления и проявки SPLASH CENTER (Bungard)

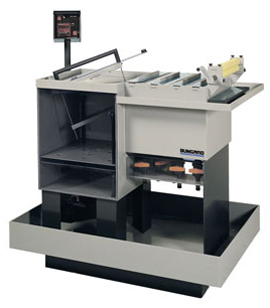

splash-center.jpg Splash Center - это профессиональная установка, которая объединяет все важные этапы производства печатных плат "мокрым" способом.

Отсек струйного травления:

  • Профессиональная технология
  • Линейное разрешение 100 мкм
  • Скорость травления в стандартном растворе FeCl3: 35 мкм Cu за 90 сек
  • Размер платы (мак.): 210 х 300 мм
  • Магнитный струйный насос
  • Встроенный нагреватель 1000 Вт
  • Управляемый термостат
  • Защита от перегрева
  • Крышка с концевым выключателем
  • Цифровой таймер с функциями обратного отсчета, авто сброса, звукового сигнала
  • Применима для струйной проявки
  • Специальный “бестеневой” держатель печатных плат из титана
  • Ниспадающее расположение держателя

Четыре ванночки для обработки (расположение cлева направо):

  • Статическая предварительная промывка
  • Статическая + струйная промывка (педаль включает магнитный клапан)
  • Емкость с сеткой и ванночка омываются (для удаления и проявки фоторезиста)
  • Запасная ванночка, например для химического лужения

Особенности:

  • Все ванночки накрываются крышками
  • Слив из всех ванночек через, встроенные в переднюю панель вентили
  • Включает защитный поддон для предотвращения загрязнения

Характеристики:

  • Электропитание: 230 В, 50 Гц, 1150 Вт
  • Размеры (ДxШxВ): 100x67x121 см
  • Емкость ванночек: 1x25 л + 3x7 л + 1x9 л
  • Вес: 46 кг
