Климатические камеры серии TH-TG (Jeio Tech)
/thtg.jpg.aspx?width=300&height=300) |

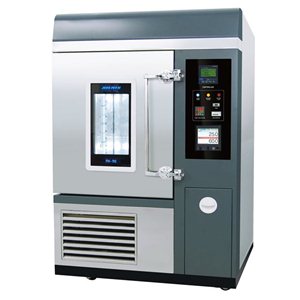

Климатические камеры тепла-холода-влажности серии TH-TG (Jeio Tech).
Климатические камеры TH-TG (с контролем температуры и влажности) позволяют проводить тестирование стабильности фармацевтических препаратов, пищевых и косметических субстанций в соответствии с GMP и другими международными стандартами фармацевтической, косметической и пищевой промышленности. |
Особенности
- Внешняя и внутренняя отделка климатических камер выполнены из высококачественной нержавеющей стали ANSI 304
- Климатические камеры снабжены роликами для удобного перемещения
- Дверь снабжена фиксатором с замком типа Vice lock и прижимной изоляцией из вспененного силикона, обеспечивающей идеальное прилегание
- Имеется порт для проведения кабелей датчиков и других контролирующих устройств
- Порт для кабеля диаметром 50 мм является стандартным и расположен на левой стороне климатической камеры
- Дополнительные порты диаметром 50 или 80 мм могут быть сделаны опционально
- Для легкости замены и контроля уровня воды, климатические камеры оснащены внешним сменным контейнером для воды
- Контроль уровня воды осуществляется с передней панели климатической камеры
- Опционально возможно установить систему блокировки двери
- Циклическая система очистки от инея не влияет на температуру и влажность в камере при заданной температуре в камере менее +15 ℃
- 2 вентилятора «Sirocco» обеспечивают скорость воздушного потока в камере.
Cистема управления
- Микропроцессорный ПИД контроллер
- Цифровой ЖК дисплей с сенсорной панелью с 7 кнопками
- На ЖК дисплее отображаются данные по изменению температуры и влажности, таймер и параметры условий работы
- Встроенная батарея позволяет запомнить программы работы климатической камеры в течение 10 лет
- Программирование операций
- Компьютерный интерфейс позволяет: сохранять данные в формате Excel, использовать для контроля работы камеры специальное программное обеспечение, осуществлять сохранение программ, резервное копирование значений настройки параметров температуры и влажности
- RS-232C интерфейс
- Самописец (опция)
- 6-точечный рекордер с цифровым дисплеем
- 6-канальный цифровой рекордер
Безопасность
- Защита от утечек электричества
- Защита от перегрузок электросети
- Защита от перегрева
- Отключения нагревательных элементов после сигнала о перегреве
- Сигнализация, срабатывающая при открытой двери
- Сигнализация низкого уровня воды
Характеристики
| Модель |
TH-TG-180 |
TH-TG-300 |
TH-TG-408 |
| Объем камеры, л |
190 |
300 |
410 |
| Контроллер |
Пид контроллер с сенсорной панелью упр. и ЖК-экраном |
| Температура 1) |
Диапазон, |
Без увлажнения (°C) |
от -5 до +100 |
| С увлажнением (°C) |
от +10 до +90 |
Отклонение от среднего значения, ±°C
при 40°C, отн. вл. 60% |
0,3 |
Вариация , ±°C
при 40°C
/отн вл. 60% |
0,5 |
| Влажность |
Диапазон, % |
Полный диапазон: от 10 до 95
40 ~ 90 при +10 °C
30 ~ 95 при +20 °C
10 ~ 95 при +50 °C ~ +80 °C
10 ~ 80 при +90 °C |
Отклонение от среднего значения, ±%
при 60 % / 40°C |
2 |
| Вариация , ±℃ при 60% / 40°C |
3 |
| Время |
Нагрев 4) |
50 мин (-5°C → 100°C) |
| Охлаждение 4) |
120 мин (100°C → -5°C) |
| Охлаждение |
Система |
Air - cooled |
| Хладагент |
R- 404A |
| Мощность, Вт |
150 |
250 |
250 |
| Охлаждающий элемент |
Медь. Оребрение из пластин. |
| Нагреватель |
Материал |
Ni-Cr проволочный нагревательный элемент / SUS трубка нагревателя |
| Мощность нагревателя, Вт |
1000 |
1500 |
1500 |
| Мощность увлажнителя, Вт |
1000 |
1200 |
1200 |
| Датчик |
Температуры |
Pt 100 |
| Влажности |
Электронный датчик |
| Воздушный поток |
2 вентилятора «Sirocco» (2×60 Вт) вертикального типа |
| Материал |
Внутри |
SUS #304 (2B, полированная) |
| Снаружи |
SUS #304 (Hairline finish) & Сталь, 2t, Двухслойная окраска с термообработкой |
| Изоляция |
Polyurethane (70мм / 2.76") |
| Дверь |
Стекловолокно |
| Рабочие температуры |
от +18℃ до +30℃, 85%RH (чистота, не вызывающие коррозию условия) |
| Резервуар для воды |
Объем (л) |
15 |
| Хар-ка воды |
pH6.2 ~ 7.2, Электропроводность 20 мкСм/см и ниже |
| Интерфейсный порт |
Стандартно RS-232C, [RS-485 - опционально] |
| Порты для прокладки кабелей |
Стандартный: Ø 50 мм
Опционально: два отверстия диаметром или 50 или 80мм |
| Окно для наблюдения |
230 х 340 (опция) |
| Размеры, ШхГхВ |
Внутренние, мм |
500×650×600 |
750×650×650 |
750×850×650 |
| Внешние, мм |
880×945×1465 |
1130×945×1520 |
1130×1045×1520 |
| Вес нетто, кг |
220±10 |
250±10 |
280±10 |
| Электропитание |
AC 230 В, 1 ф, 60 Гц |
13,1 A |
15,4 A |
15,4 A |
| Кат. № |
AAHC2001K |
AAHC2011K |
AAHC2021K |
| AC 230 В, 1 ф, 50 Гц |
12,4 A |
14,7 A |
14,7 A |
| Кат. № |
AAHC2002K |
AAHC2012K |
AAHC2022K |
| Модель |
TH-TG-800 |
TH-TG-1000 |
TH-TG-1500 |
| Объем, л |
760 |
960 |
1500 |
| Контроллер |
PID контроллер (LCD дисплей) |
| Температура1) |
Диапазон, |
Без увлажнения (°C) |
от -5 до +100 |
| С увлажнением (°C) |
от +10 до +90 |
от +15 до +85 |
Отклонение от среднего значения, ±°C
при 40℃, отн. вл. 60% |
0.3 |
0.5 |
Вариация, ±°C
при 40℃
/отн вл. 60% |
0.7 |
1 |
| Влажность |
Диапазон (%RH) |
Полный диапазон: 10 ~ 95
40 ~ 90 при +10°C
30 ~ 95 при +20°C
10 ~ 95 при +50°C ~ +80°C
10 ~ 80 при +90°C |
Полный диапазон: 20 ~ 95
40 ~ 90 при +15°C
30 ~ 95 при +30°C
20 ~ 95 при +50°C ~ +80°C
20 ~ 85 при +85°C |
| Отклонение от среднего значения (±%RH) при 60%RH / 40°C |
2 |
| Вариация (±%RH) при 60%RH / 40°C |
3 |
| Время |
Нагрев |
55 мин (-5°C → 100°C) |
| Охлаждение |
145 мин (100°C → -5°C) |
| Охлаждение |
Система |
Air - cooled |
| хладагент |
R- 404A |
| Мощность, Вт |
470 |
470 |
470×2 |
| Охлаждающий элемент |
Медь. Оребрение из пластин. |
| Нагреватель |
Материал |
Ni-Cr Wire Heater / SUS Tube Heater |
| Мощность нагревателя, Вт |
2300 |
2300 |
3000 |
| Мощность увлажнителя, Вт |
2000 |
2000 |
2500 |
| Датчик |
Температуры |
Pt 100 |
| Влажности |
Электронный датчик |
| Воздушный поток |
2 вентилятора «Sirocco» (2×60 Вт) вертикального типа |
4 вентилятора «Sirocco» (4×60 Вт) вертикального типа |
| Материал |
Внутри |
SUS #304 (2B, полированная) |
| Снаружи |
SUS #304 (Hairline finish) & Сталь, 2t, Двухслойная окраска с термообработкой |
| Изоляция |
Polyurethane (70мм / 2.76") |
| Дверь |
Стекловолокно |
| Рабочие температуры |
от +18°C до +30°C, 85%RH (чистота, не вызывающие коррозию условия) |
| Резервуар для воды |
Объем (л) |
15 |
30 |
| Хар-ка воды |
pH6.2 ~ 7.2, Электропроводность 20 мкСм/см и ниже |
| Интерфейсный порт |
Стандартно RS-232C, [RS-485 - опция] |
| Порты для прокладки кабелей |
Стандартный: Ø 50 мм
Опционально: максимально два отверстия диаметром или 50 или 80мм |
| Окно для наблюдения |
230×340 (опция) |
| Размеры, ШхГхВ |
Внутренние, мм |
750×880×1160 |
750×1110×1160 |
1000×1000×1500 |
| Внешние, мм |
1220×1175×1965 |
1220×1415 ×1965 |
1450×1900×2065 |
| Вес нетто, кг |
360±10 |
410±10 |
480±10 |
| Электропитание |
AC 230 В, 1ф, 60 Гц |
24.5 A |
24.5 A |
30.5A |
| Кат. № |
AAHC2031K |
AAHC2041K |
AAHC2051K |
| AC 230 В, 1ф, 50 Гц |
23.5 A |
23.5 A |
29.2A |
| Кат. № |
AAHC2032K |
AAHC2042K |
AAHC2052K |
1). Все характеристики указаны при темп. окр. среды 20℃, без загрузки.
2). Технические данные указаны в соответствии со стандартом DIN 12880, IEC 60068
3). Значения температуры и влажности измерены в центре камеры.
Все модели имеют сертификаты CE кроме TH-TG-1500)
/img_TH-TG.jpg.aspx)
Аксессуары
 |
Смотровое окно с двойным закаленным стеклом
Установлено на камеры напольного типа
|
 |
Внутренняя дверь из закаленного стекла
Для камер настольного типа - без отверсти для рук |
 |
Цифровой регистратор данных изменения температуры и влажности
Диапазон: от -60 to 150 ℃ / от 0 до 100 % RH
Длинна рулона бумаги: 100 мм
Портативный
6 точек (температура: 5 точек, Влажность: 1 точка)
Цифровой дисплей
Электропитание (100 В или 240 В) |
 |
Порт доступа
Диаметр отверстия 50 или 80 мм. Для подвода внутрь камеры проводов для датчиков.
Оборудован резиновой заглушкой.
Стандартное отверстие 50 мм на левой стороне. |
 |
Система подачи чистой воды для увлажнения среды в климатической камере
Картриджный тип питания
Лёгкость использования
Смотровое окошко позволяет определять количество воды в резервуаре |
 |
Полки
Перфорированные полки из нержавеющей стали |
 |
Лампа световой сигнализации |
| |
Очиститель воды на основе системы очистки методом обратного осмоса. Устанавливается опционально |
Аксессуары для климатических камер TH-TG напольного типа
| кат. № |
Описание |
Модели |
| TH-TG |
| AAA8T500 |
Самописец, 6 точек |
• |
| AAA8T505 |
Самописец (цифровой, 6 каналов) |
• |
| AAA8T541 |
Интерфейсный конвертор + кабель 5 м |
• |
| AAA8T542 |
Интерфейсный кабель 5 м |
• |
| AAA80550 |
Световой сигнал оповещения |
• |
| AAA81553 |
Внутренняя стеклянная дверь для TH-TG-180 |
• |
| AAA81554 |
Внутренняя стеклянная дверь для TH-TG-300, 408 |
• |
| AAA81555 |
Внутренняя стеклянная дверь для TH-TG-800, 1000 |
• |
| AAA80671 |
Смотровое окно для TH-TG-180 |
• |
| AAA80672 |
Смотровое окно для TH-TG-300, 408 |
• |
| AAA80673 |
Смотровое окно для TH-TG-800, 1000, 1500 |
• |
| RTD1195 |
Проволочные полки для TH-TG-180 |
• |
| RTD1196 |
Проволочные полки для TH-TG / ICH-300 |
• |
| RTD1197 |
Проволочные полки для TH-TG-408 |
• |
| RTD1198 |
Проволочные полки для TH-TG / ICH-800 |
• |
| RTD1199 |
Проволочные полки для TH-TG-1000, 1500 |
• |
| AAA80604-1 |
Перфорированные полки для TH-TG-180 |
• |
| AAA80604-2 |
Перфорированные полки для TH-TG / ICH-300 |
• |
| AAA80604-3 |
Перфорированные полки для TH-TG-408 |
• |
| AAA80604-4 |
Перфорированные полки для TH-TG / ICH-800 |
• |
| AAA80604-5 |
Перфорированные полки для TH-TG-1000 / 1500 |
• |
| AAA8T610 |
Порт для прокладки кабеля (Ø 50 мм / 2") |
• |
| AAA8T611 |
Порт для прокладки кабеля (Ø 80 мм / 3.2") |
• |
| AAA8T621 |
Очиститель воды |
• |
| AAA80622 |
Внешний сменный контейнер для воды |
• |
| RTD0794 |
Датчик влажности |
• |
| CFA1185 |
Датчик температуры (RTD type) |
• |
| AAA80661 |
Замок для двери |
• |
| AAA80620 |
Системя прямого водоснабжения |
• |
Полки для климатических камер
|
Модели
|
Описание
|
|
Стандартная комплектация*
|
Максимальное окличество полок
|
пространство, мм
|
Размеры, ШхГ, мм
|
| TH-TG-300 |
2
|
8
|
60
|
708×608
|
| TH-TG-408 |
2
|
8
|
60
|
708×808
|
| TH-TG-800 |
2
|
17
|
60
|
708×718
|
| TH-TG-1000, 1500 |
2
|
17
|
60
|
1008×708
|
