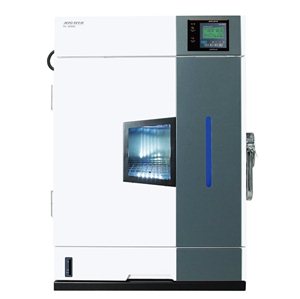

Испытательные камеры серии TC-KE (Jeio Tech)
 |
Испытательные камеры тепло-холод серии TC-KE (Jeio Tech).
Особенности
- Микропроцессорный ПИД контроль / автонастройка, калибровка.
- Дружественный LCD контроллер
- Заданное значение температуры и фактическая температура одновременно четко отображаются на экране.
- Отображение процесса работы в графическом режиме позволяет лучше воспринимать данные.
- Температура и другие параметры могут записываться при использовании опционального регистратора.
- Программируемое управление.
|
|
Описание
|
TC-KE
|
|
Количество программ
|
10
|
|
Количество повторов программы
|
999
|
| Макс. кол-во сегментов в программе |
100 |
|
Всего максю кол-во сегментов
|
6000
|
|
Программируемое время процесса на сегменте
|
от 0 до 99 ч 59 мин
|
* Даже если макс. кол-во сегментов в программе 100, общее кол-во доступных сегментов до 100, не 1000, поэтому расположение сегментов должно быть сделано правильно.
- Компьютерный интерфейс.
- Программное обеспечение в комплекте.
- Сохранение данных в формате Excel.
- Хранение программной информации, резервное копирование значений настроек, восстановление значений температуры.
- Порт RS232 в стандартной комплектации
- Опциональный графический регистратор.
- 6 точечный регистратор с цифровым дисплеем
- Опциональный порт RS485 прозволяет подключить до 9 испытательных камер к одному компьютеру
Конструкция
- Компактный дизайн и тихая работа.
- Полный контроль температуры гарантирует надежный результат испытаний.
- Доступны 3 модели различного объема, чтобы удовлетворить потребности пользователей.
- Коррозионно устойчивая рабочая камера из нержавеющей стали.
- Герметичное закрытие двери.
- Термостойкий силиконовый уплотнитель полностью блокирует утечку тепла из внутренней камеры.
- Рабочее состояние четко отображается на переднем LED индикаторе.
- Три светодиода разных цветов показывают статусы рабочего состояния: работа, остановка, выключенное состояние.
- Легкое наблюдение образцов.
- Закаленное стекло с нагревателем и подсветка обеспечивают легкое наблюдение образцов в камере во время испытания.
- Кабельный порт для ввода внешних зондов и проводов.
- Кабельный порт диаметром 50 мм расположен на левой стороне испытательных камер.
- Дополнительные кабельные порты диаметром 50 мм или 80 мм могут быть установлены по заказу. (Опция).
- Два типа подставок для экономии места. (Опции)
- Одноместная подставка с выдвижным ящиком.
- Двухуровневая подставка позволяет размертить 2 испытательные камеры для экономии пространства.
|
Схема воздушного потока
|
Безопасность
- Замок двери
- Сигнализация перегрева т последующее автоматическое отключение
- Отключение в случае утечки электричества
- Защита от скачков силы тока
- Защита от перегрева
- Сигнализация открытия двери
|
Характеристики
| Модель |
TC-KE-025 |
TC-KE-065 |
TC-KE-100 |
| Объем рабочей камеры, л |
25
|
65
|
100
|
| Контроллер |
ПИД контроллер (с LCD экраном)
|
| Температура 1) |
Диапазон, °C |
-35~150
|
| Флуктуация 2) при 50°C (±°C) |
0.5°C
|
| Вариация 2) при 50°C (±°C) |
1°C
|
| Время |
Нагрева 3) |
60 мин (-40°C → 100°C)
|
| Охлаждения 3) |
70 мин (25°C → -35°C)
|
| Охлаждение |
Система |
Механическая одноступенчатая система охлаждения (воздушное охлаждение теплообменника)
|
| Хладагент |
R-404A
|
| Мощность, Вт |
470
|
565
|
657
|
| Охладитель |
Медный
|
| Нагреватель |
Материал |
Ni-Cr проволочный нагреватель
|
| Осушитель, Вт |
1000
|
1200
|
1500
|
| Датчик температуры |
Pt 100
|
| Материал |
Рабочая камера |
Нержавеющая сталь #304 (2B полированная)
|
| Внешний корпус |
Нержавеющая сталь #304 & сталь, 0.8 мм, двойная окраска
|
| Изоляция |
Вспененный полиуретан 100 мм
|
| Изоляция в двери |
Стекловата
|
| Конвекция (вентилятор sirocco) |
60Вт х 1шт.
|
60Вт х 1шт
|
60Вт х 2шт
|
| Интерфейсный порт |
Стандартно RS-232C. Опционально RS-485.
|
| Кабельный порт |
Стандартно установлен 1 порт Ø 50 мм. Опционально макс. 2 порта Ø 50 или 80 мм
|
| Размеры (ШхГхВ) |
Внутренние, мм |
350х220х350
|
400х330х495
|
500х380х530
|
| Внешние, мм |
553х874х919
|
603х1037х1064
|
760х1105х1099
|
| Смотровое окно, мм |
220х300
|
| Вес, кг |
110 ±10
|
140 ±10
|
150 ±10
|
| Электропитание |
AC 230В, 1ф, 60Гц |
7.4А
|
8.8А
|
10.8А
|
|
AAH86111K
|
AAH86121K
|
AAH86131K
|
| AC 230В, 1ф, 50Гц |
7.1А
|
8.4А
|
10.3А
|
|
AAH86112K
|
AAH86122K
|
AAH86132K
|
1) Все технические характеристики указаны для температуры окружающей среды 20 °C, без загрузки.
2) Технические данные в соответствии с DIN 12880, IEC 60068.
3) До 98% от заданного значения.
* 80 мм кабельный порт не доступен для 25 л камер.
* Внешние размеры не включают размеры прикрепленных аксессуаров.
※ Допустимые условия окружающей среды: температура от 18 до 30 °C и относительная влажность до 85%.
→ Рекомендуемая температура окружающей среды: + 20 °C.
Аксессуары
 |
Регистратор температуры
6 точек графичекий регистратор
Цифровой дисплей |
 |
Порт доступа
Диаметр отверстия 50 или 80 мм. Для подвода внутрь камеры проводов для датчиков.
Оборудован резиновой заглушкой.
Стандартное отверстие 50 мм на левой стороне. |
 |
Полки
Перфорированные полки из нержавеющей стали |
 |
Лампа световой сигнализации |
| Кат. №. |
Описание |
TC-KE |
| 25 л |
65 л |
100 л |
| AAA8T504 |
Портативный регистратор (6 точек) |
•
|
•
|
•
|
| AAA8T506 |
Портативный регистратор (цифровойl, 6 каналов) |
•
|
•
|
•
|
| AAA8T540 |
RS-232C конвертер интерфейса с кабелем 5 м |
•
|
•
|
•
|
| AAA8T541 |
RS-485 конвертер интерфейса с кабелем 5 м |
•
|
•
|
•
|
| AAA8T542 |
Интерфейсный кабель 5 м |
•
|
•
|
•
|
| AAA80550 |
Сигнальная лампа |
•
|
•
|
•
|
| RTD679 |
Проволочная полка для TC - KE / ME - 025 |
•
|
-
|
-
|
| RTD680 |
Проволочная полка для TC - KE / ME - 065 |
-
|
•
|
-
|
| RTD681 |
Проволочная полка для TC - KE / ME - 100 |
-
|
-
|
•
|
| AAA80602-6 |
Перфорированная полка для TC - KE / ME - 025 |
•
|
-
|
-
|
| AAA80602-7 |
Перфорированная полка для TC - KE / ME - 065 |
-
|
•
|
-
|
| AAA80602-8 |
Перфорированная полка для TC - KE / ME - 100 |
-
|
-
|
•
|
| AAA8T610 |
Кабельный порт (Ø 50 мм) для моделей TC - KE |
•
|
•
|
•
|
| AAA8T611 |
Кабельный порт (Ø 80 мм) для моделей TC - KE |
•
|
•
|
•
|
| AAA80631 |
Подставка для TC - KE / ME - 025 |
•
|
-
|
-
|
| AAA80632 |
Подставка для TC - KE / ME - 065 |
-
|
•
|
-
|
| AAA80633 |
Подставка для TC - KE / ME - 100 |
-
|
-
|
•
|
| AAA80634 |
Двухуровневая подставка для TC - KE / ME - 025 |
•
|
-
|
-
|
| AAA80635 |
Двухуровневая подставка для TC - KE / ME - 065 |
-
|
•
|
-
|
| CFA1910 |
Датчик температуры (RTD тип) |
•
|
•
|
•
|
| Модели |
Полки |
|
Стандартно
|
Максимально
|
Расстояние между кронтейнами для полок
|
Размеры (ШхД)
|
| TC - KE / ME - 025 |
2
|
7
|
20 мм
|
195×310 мм
|
| TC - KE / ME - 065 |
2
|
10
|
20 мм
|
280×360 мм
|
| TC - KE / ME - 100 |
2
|
10
|
20 мм
|
330×460 мм
|
