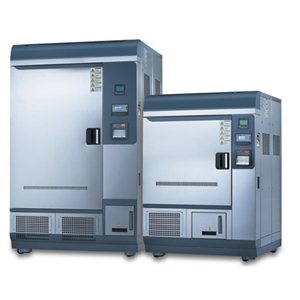

Климатические испытательные камеры серий TH-TG, TH-ICH (Jeio Tech)
 |
Климатические испытательные камеры для проведения испытаний на воздействие окружающей среды
Испытательные камеры TH-ICH подходят для тестирования на фотостабильность в соответствии с директивой ICH Q1A [R2]-ICH и Q1B [Option 2]-ICH. |
Особенности
- Материал иcполнения климатических испытательных камер внутри и снаружи - нержавеющая сталь марки 304.
- Ролики для легкого перемещения и установки климатических камер
- Возможность проверки общего времени работы камеры
- Улучшенный замок двери
- Силиконовая прокладка двери надежно изолирует камеру
- Кабельный порт.
- Резервуар для воды с доступом с фронтальной стороны камеры
- Устройство запирания двери (опция)
- Функция циклического оттаивания
- 2 центробежных вентилятора обеспечивают воздушный поток внутри испытательных камер
Дополнительные особенности в моделях испытательных камер TH-ICH 300/800
- Точный контроль и детектирование освещенности, представление точных данных при валидации,камеры снабжены детекторами света (сенсорами УФ и видимого света)
- Образцы могут быть подвергнуты освещению в ближней УФ области с энергией менее 200Вт/ч/м2, для сравнения с результатами при общей интенсивности менее 1,20 млн. люкс/ч, для лекарственных средств и реагентов.
- Удобная индикация времени работы ламп.
- Функция автоматического отключения ламп во время открывания двери для защиты пользователя.

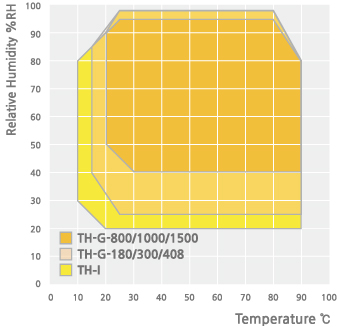

Диапазон контроля температуры и влажности
 |
TH-G (180, 300, 408L) TH-GU-300
- 40 ~ 85% RH at 15℃
- 25 ~ 98% RH at 25 ~ 80℃
- 25 ~ 80% RH at 90℃
TH-G (800, 1000, 1500L)
- 50 ~ 90% RH at 20℃
- 45 ~ 95% RH at 25℃
- 40 ~ 95% RH at 30 ~ 80℃
- 40 ~ 80% RH at 90℃
TH-I (180, 300, 408L)
- 30 ~ 80% RH at 10℃
- 20 ~ 90% RH at 20℃
- 20 ~ 98% RH at 25 ~ 80℃
- 20 ~ 80% RH at 90℃
|
Управление
- Микропроцессорный PID контроль, автонастройка, калибровка.
- Цифровой ЖК дисплей с удобной клавиатурой.
- Легкое управление при помощи широкого ЖК дисплея. Установка температуры и влажности, таймеры, рабочих параметров.
- Веденные программы сохраняются в памяти на 10 лет даже при отключенном питании, благодаря встроенной батарее
- Ввод расширенных параметров
- Программирование
- Интерфейс для ПК.
- Возможность сохранения всех данных в Excel.
- Поставка программного обеспечения.
- Ввод программ, установка/переустановка значений, функция памяти.
- Порт RS-232C.
- Самописец (опция).
- 6-точечный матричный самописец с цифровым дисплеем.
- Цифровой самописец (6 каналов).
Безопасность
- Защита от утечек электричества.
- Защита от перепадов напряжения.
- Защита от перегрева.
- Отключение после срабатывания сигнала перегрева.
- Сигнал открытия двери.
- Предупреждение отсутствия воды.
- Сигнал завершения теста на фотостабильность. (только серия TH-ICH)
| Модель |
TH-TG-180 |
TH-TG-300 |
TH-TG-408 |
TH-TG-800 |
TH-TG-1000 |
| Объем камеры, Л |
190 |
300 |
410 |
760 |
960 |
| Контроллер |
PID контроллер с ЖК дисплеем |
| Диапазон темпер. без увлаж. |
-5~100°С |
| Диапазон темпер.с увлаж. |
+10~90°С |
| Флуктуация темп. при 40°С (60%RH) |
±0.3°С |
±0.3°С |
±0.3°С |
±0.3°С |
±0.3°С |
| Вариация темп. при 40°С (60%RH) |
±0.5°С |
±0.5°С |
±0.5°С |
±0.7°С |
±0.7°С |
| Диапазон влаж. |
полный диапазон: 10~95%RH
40~80%RH при 10°С, 20~95%RH при 20°С, 10~95%RH при 50?~80°С, 10~80%RH при 90°С |
| Флуктуация влажн. при 60%RH (40°С) |
±2.0%RH |
|
Вариация влажн. при 60%RH (40°С)
|
±3.0%RH |
| Время нагрева, мин. |
50, от -5°С до 85°С |
50, от -5°С до 85°С |
50, от -5°С до 85°С |
55, от -5°С до 85°С |
55, от -5°С до 85°С |
| Время охлажд., мин. |
120, от 100°С до -5°С |
120, от 100°С до -5°С |
120, от 100°С до -5°С |
145, от 100°С до -5°С |
145, от 100°С до -5°С |
| Хладагент |
R-404A |
| Мощн. охлаждения |
150 Вт |
250 Вт |
250 Вт |
470 Вт |
470 Вт |
| Материал нагревателя |
Ni-Cr нагреватель |
| Мощн. нагрева |
1000 Вт |
1500 Вт |
1500 Вт |
2300 Вт |
2300 Вт |
| Мощность увлажнения |
1000 Вт |
1200 Вт |
1200 Вт |
2000 Вт |
2000 Вт |
| Сенсор темпер. |
Pr 100 |
| Сенсор влажн. |
Электронный сенсор |
| Воздушный поток |
2 центробежных вентилятора (2 ? 60Вт), вертикальный тип |
| Материал внутр. |
нерж. сталь #304 |
| Материал снаружи |
нерж. сталь #304, сталь, двойная окраска |
| материал изоляции |
полиуретан (70мм) |
| Материал дверь |
стекловолокно |
| Окружающие условия |
18~30°С, 85%RH |
| Объем бачка для воды |
15 Л |
| Качество воды |
ph 6.2~7.2, проводимость 20мкS/см и ниже |
| Интерфейс |
Стандартно RS-232C, (RS-485 опционально) |
| Кабельный порт |
Стандартно 1 порт диам. 50 мм, опционально макс. 2 порта диам. 50 или 80 мм |
| Окно, мм |
200*300 (опция) |
240*340 (опция) |
| Внутр размеры (ш*г*в), мм |
500*650*600 |
750*650*650 |
750*850
*650 |
750*880*1160 |
750*1110
*1160 |
| Внеш. размеры (ш*г*в), мм |
880*945*1465 |
1130*945 *1520 |
1130*1045 *1520
|
1220*1175 *1965 |
1220*1415 *1965 |
| Вес нетто, кг |
220±10 |
250±10 |
280±10 |
360±10 |
410±10 |
| Эл. питание AC230В, 50Гц |
12.4A |
14.7A |
14.7A |
23.5A |
23.5A |
| Кат. № |
AAHC2002K |
AAHC2012K |
AAHC2022K |
AAHC2032K |
AAHC2042K |
| Модель |
TH-ICH-300 |
TH-ICH-800 |
| Объем камеры, Л |
300 |
760 |
| Контроллер |
PID контроллер с ЖК дисплеем |
| Температура |
Диап. |
без влажности |
-5~85°С без освещения |
| 0~85°С с освещением |
| с влажностью |
+15~85°С с освещением |
| Флуктуация при 40°С (60%RH) |
±0.3°С |
±0.3°С |
| Вариация при 40°С (60%RH) |
±0.5°С |
±0.7°С |
| Влажность |
Диапазон |
Полный диапазон: 20~85%RH
40~80%RH при 15°С; 35~85%RH при 20°С; 30~85%RH при 30°С; 20~85%RH при 40°С~75°С; 20~85%RH при 85°С |
| Флуктуация при 60%RH (40°С) |
±3.0%RH |
| Вариация при 60%RH (40°С) |
±5.0%RH |
Источник света (ICH q1b
option2) |
Вид., люкс |
6,000 |
6,500 |
| УФ-А |
4.5 Вт/м2 |
5.0 Вт/м2 |
| равномерность освещения |
VIS ±10%
UVA ±15% |
VIS ±10%
UVA ±15% |
| Время |
Нагрев |
25 мин ( от 20 до 85°С) |
30 мин (от 20 до 85°С) |
| Охлаждение |
35 мин (от 20 до -5°С) |
40 мин (от 20 до -5°С) |
| Охлаждение |
Хладагент |
R-404A |
| Мощность |
250 Вт |
470 Вт |
| Нагреватель |
Материал |
Ni-Cr нагреватель |
| Осушение |
1500 Вт |
2300 Вт |
| Увлажнение |
1200 Вт |
2000 Вт |
| Сенсор |
Температура |
Pr 100 |
|
| Влажность |
Электронный сенсор |
| Воздушный поток |
2 центробежных вентилятора (2 * 60Вт) Вертикального типа |
| Материал |
Внутри |
нерж. сталь #304 |
| Снаружи |
нерж. сталь #304, сталь, двойная окраска |
| Изоляция |
полиуретан (70мм) |
| Дверь |
EPDM |
| Окружающие условия |
18~30°С, 85%RH |
| Резервуар для воды |
Объем |
15 л |
| Качество |
ph 6.2~7.2, проводимость 20мкS/см и ниже |
| Интерфейс |
Стандартно RS-232C, (RS-485 - опция) |
| Порт доступа |
Стандартно 1 порт диам. 50 мм, опционально макс. 2 порта диам. 50 или 80 мм |
| Размеры (Ш*Г*В), мм |
Внутренние |
750*650*650 |
750*880*1160 |
| Внешние |
1130*985*1520 |
1220*1215*1965 |
| Вес, кг |
280±10 |
400±10 |
| Питание |
230В, 50Гц |
14.7A |
23.5A |
| Кат. № |
AAHC1002K |
AAHC1012K |
АКСЕССУАРЫ И ОПЦИИ
 |
Смотровое окно
Смотровые окно в дверь из двойного закаленного стекла устанавливаются только на климатические камеры напольного типа (TH/ TC серия и модель TH-CR-270). |
 |
Внутренняя дверь
Внутренняя дверь из закаленного стекла устанавливается внутри климатической камеры. Устанавливается на моделях климатических камер напольного типа (TH-G, I -180, 300, 408L/ TC-180, 300, 408L и модели TH-CR-270). Все настольные камеры оснащены одной стеклянной дверью. |
 |
Цифровой рекордер температуры и влажности
- Диапазон : от -60 до +150 ℃/ от 0 до 100% отн. вл.
- Ширина бумаги: 100 мм
- Портативный
- 6 точек (температура: 5 точек, влажность: 1 точка)
- Цифровой дисплей
- Два вида питания (100 В и 240 В)
|
 |
Порт доступа
Сквозное отверстие 50 или 80 мм диаметром. Отверстия позволяют протягивать кабель внутрь климатической камеры для установки сенсоров. Максимальное число портов - 2 (диаметр 50 или 80 мм) устанавливаются опционально. Порты оснащены прорезиненной защитной крышкой. Стандартный 50 мм порт установлен с левой стороны камеры. |
 |
Система подпитки водой
Система подпитки водой необходима для увлажнителя камеры. Необходимо использовать очищенную воду.
- Для удобства эксплуатации климатической камеры используются сменные картриджи
- Для удобства пользованием системой подпитки водой, картриджи меняются с лицевой стороны камеры
- Для контроля уровня воды на лицевой стороны картриджа есть индикатор уровня воды
|
 |
Полки
Проволочные и перфорированные полки сделаны из нержавеющей стали. Стандартная комплектация климаических камер имеет определенное количество полок, но в случае необходимости количество полов можно увеличить (см таблицу). |
 |
Световая сигнализация
Световой сигнализатор оповещения ставится на переднюю панель климатической камеры. |
Перечень аксессуаров для климатических камер
| Кат. № |
Наименование |
Модели |
| TH-G |
TH-I |
TH-TG |
TH-ICH |
TH-CR |
| AAA8T500 |
Регистратор (6 точек) |
• |
• |
• |
• |
• |
| AAA8T505 |
Регистратор (Цифровой, 6 каналов) |
• |
• |
• |
• |
• |
| AAA8T541 |
Интерфейсный конвертор с кабелем 5 м |
• |
• |
• |
• |
• |
| AAA8T542 |
Интерфейсный кабель 5 м |
• |
• |
• |
• |
• |
| AAA80550 |
Световой сигнализатор |
• |
• |
• |
• |
• |
| AAA81552 |
Внутренняя стеклянная дверь для камер TH-G / TH-I-180 |
• |
• |
- |
- |
- |
| AAA81551 |
Внутренняя стеклянная дверь для камер TH-G /TH I / TH-GU-300, 408 |
• |
• |
- |
- |
- |
| AAA81550 |
Внутренняя стеклянная дверь для камер TH-G/TH-I-800, 1000 |
• |
• |
- |
- |
- |
| AAA81553 |
Внутренняя стеклянная дверь для камер TH-TG-180 |
- |
- |
• |
- |
- |
| AAA81554 |
Внутренняя стеклянная дверь для камер TH-TG-300, 408 |
- |
- |
• |
- |
- |
| AAA81555 |
Внутренняя стеклянная дверь для камер TH-TG-800, 1000 |
- |
- |
• |
- |
- |
| AAA80671 |
Смотровое окно для камер TH-TG-180 |
- |
- |
• |
- |
- |
| AAA80672 |
Смотровое окно для камер TH-TG-300, 408 |
- |
- |
• |
- |
- |
| AAA80673 |
Смотровое окно для камер TH-TG-800, 1000, 1500 |
- |
- |
• |
- |
- |
| EDA8212 |
Проволочная полка для TH - G / TH-I - 180 |
• |
• |
- |
- |
- |
| EDA8213 |
Проволочная полка для TH - G/ TH-I /TH-GU - 300 |
• |
• |
- |
- |
- |
| EDA8214 |
Проволочная полка для TH - G / TH-I - 408 |
• |
• |
- |
- |
- |
| EDA8215 |
Проволочная полка для TH - G - 800 |
• |
- |
- |
- |
- |
| EDA8216 |
Проволочная полка для TH - G - 1000, 1500 |
• |
- |
- |
- |
- |
| RTD1195 |
Проволочная полка для TH-TG-180 |
- |
- |
• |
- |
- |
| RTD1196 |
Проволочная полка для TH-TG / ICH-300 |
- |
- |
• |
• |
- |
| RTD1197 |
Проволочная полка для TH-TG-408 |
- |
- |
• |
- |
- |
| RTD1198 |
Проволочная полка для TH-TG / ICH-800 |
- |
- |
• |
• |
- |
| RTD1199 |
Проволочная полка для TH-TG-1000, 1500 |
- |
- |
• |
- |
- |
| STT1040 |
Проволочная полка для TH-CR-270 |
- |
- |
- |
- |
• |
| AAA80602-1 |
Перфорировнная полка для TH - G / TH-I - 180 |
• |
• |
- |
- |
- |
| AAA80602-2 |
Перфорировнная полка для TH - G/ TH-I / TH-GU - 300 |
• |
• |
- |
- |
- |
| AAA80602-3 |
Перфорировнная полка для TH - G / TH-I - 408 |
• |
• |
- |
- |
- |
| AAA80602-4 |
Перфорировнная полка для TH - G - 800 |
• |
- |
- |
- |
- |
| AAA80602-5 |
Перфорировнная полка для TH - G - 1000 , 1500 |
• |
- |
- |
- |
- |
| AAA80604-1 |
Перфорировнная полка для TH-TG-180 |
- |
- |
• |
- |
- |
| AAA80604-2 |
Перфорировнная полка для TH-TG / ICH-300 |
- |
- |
• |
• |
- |
| AAA80604-3 |
Перфорировнная полка для TH-TG-408 |
- |
- |
• |
- |
- |
| AAA80604-4 |
Перфорировнная полка для TH-TG / ICH-800 |
- |
- |
• |
• |
- |
| AAA80604-5 |
Перфорировнная полка для TH-TG-1000 / 1500 |
- |
- |
• |
- |
- |
| AAA80630-1 |
Перфорировнная полка для TH-CR-270 |
- |
- |
- |
- |
• |
| AAA8T610 |
Порт для кабеля Ø 50 мм |
• |
• |
• |
• |
• |
| AAA8T611 |
Порт для кабеля Ø 80 мм |
• |
• |
• |
• |
• |
| AAA8T621 |
Очиститель воды |
• |
• |
• |
• |
• |
| AAA80622 |
Картридж для воды |
• |
• |
• |
• |
• |
| RTD0794 |
Сенсор влажности |
• |
• |
• |
• |
• |
| CFA1185 |
Сенсор температуры (RTD type) |
• |
• |
• |
• |
• |
| RTD1190 |
Флуоресцентная лампа (Холодный белый свет) для TH-ICH-300 |
- |
- |
- |
• |
- |
| RTD1191 |
Флуоресцентная лампа (Холодный белый свет) для TH-ICH-800 |
- |
- |
- |
• |
- |
| RTD1188 |
UVA лампа для TH-ICH-300 |
- |
- |
- |
• |
- |
| RTD1189 |
UVA лампа для TH-ICH-800 |
- |
- |
- |
• |
- |
| AAA80680 |
THE-680 УФ сенсор TH-ICH |
- |
- |
- |
• |
- |
| AAA80681 |
THE-681 Сенсор освещенности для TH-ICH |
- |
- |
- |
• |
- |
| EDA9175 |
ULPA фильтр (опция) |
- |
- |
- |
- |
• |
| EDA9184 |
HEPA фильтр (1шт входит в комплект) |
- |
- |
- |
- |
• |
| AAA80661 |
Запирающее устройство для двери |
- |
- |
• |
• |
- |
| AAA80620 |
Система прямого водоснабжения |
• |
• |
• |
• |
• |
Полки для климатических камер
| Модели |
Описание |
| Включено |
Максимально |
Расстояние между полками |
Размеры (ШхД) |
| TH / I - 180 |
2 |
9 |
40 мм |
463×518 мм |
| TH / I - 300 |
2 |
10 |
40 мм |
518×558 мм |
| TH / I - 408 |
2 |
10 |
40 мм) |
560×740 мм |
| TH / I - 800 |
2 |
14 |
40 мм |
750×960 мм |
| TH / I - 1000, 1500 |
2 |
14 |
40 мм |
950×960 мм |
| TH-TG-180 |
2 |
7 |
60 мм |
458×608 мм |
| TH-TG / ICH-300 |
2 |
8 |
60 мм |
708×608 мм |
| TH-TG-408 |
2 |
8 |
60 мм |
708×808 мм |
| TH-TG / ICH-800 |
2 |
17 |
60 мм |
708×718 мм |
| TH-TG-1000, 1500 |
2 |
17 |
60 мм |
1008×708 мм |
| TH-CR-270 |
2 |
10 |
40 мм |
640×558 мм |
|
